Valv tal-farfett tat-Tip tal-Wejfer tal-Baħar

● Tip: wejfer
● Standard: JIS
● Daqs: DN40-DN1200
● Pressjoni: 5K/10K

Deskrizzjoni

Valv tal-farfett tat-tip wejfer tal-baħar Adattat għal pajpijiet tal-baħar ta 'ilma ħelu, arja jew gass, żejt tal-fjuwil, żejt tal-lub, fwar f'205 ℃ fil-bini tal-vapuri jew tiswija jew kostruzzjoni ta' pjattaforma tal-baħar.

Isem: Valv tal-farfett tat-tip wejfer tal-baħar JIS F7480 5K/10K

Standard tad-Disinn: JIS F7480-1996

Daqs: DN40-DN1200

Pressjoni Max tax-Xogħol: 5K/10K

Tip ta 'Operazzjoni: Lever jew Worm Gear

Speċifikazzjoni

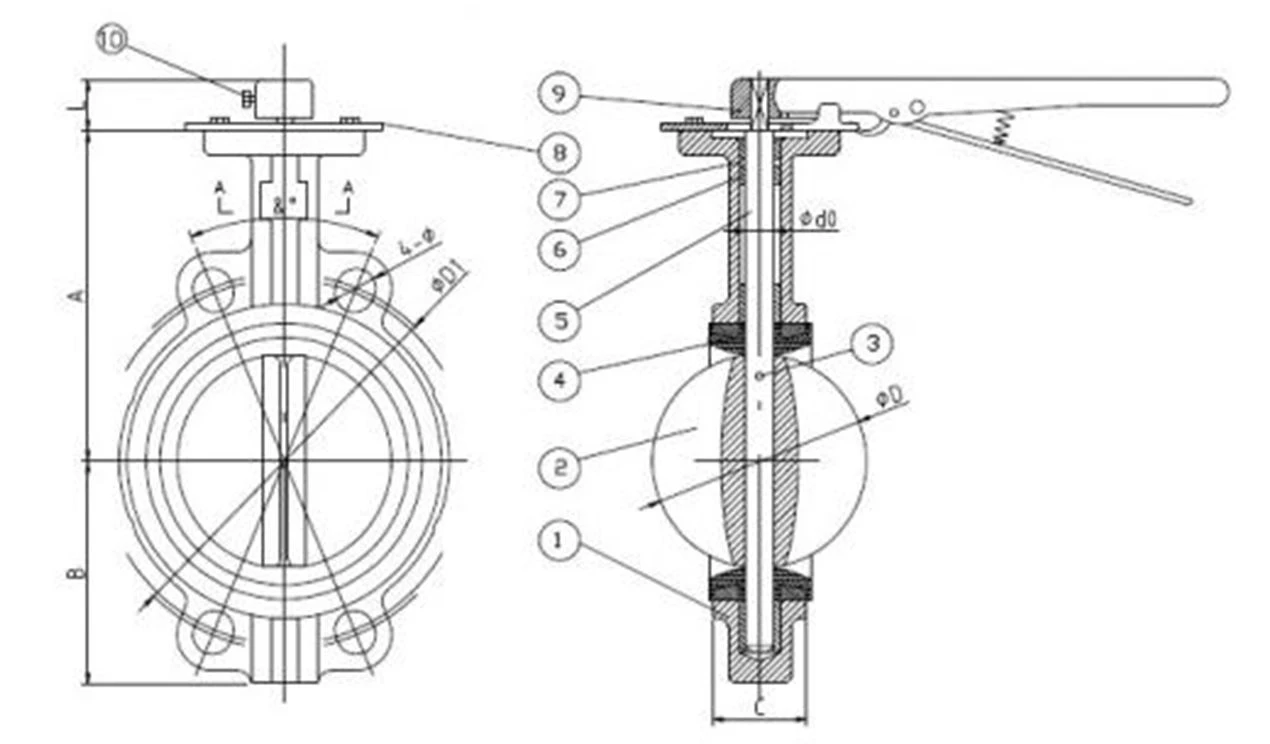

marine wafer butterfly valve F7480

Daqs	A	B	C	D	d0	K	E	4-d	L	D1	4-⌀	B1
40	120	70	34	41.8	12.6	65	50	7	26	105	19	11
50	140	80	42	52.9	12.6	90	70	10	30	120	19	11
65	150	89	44.7	64.5	12.6	90	70	10	30	140	19	11
80	158	95	45.2	78.8	12.6	90	70	10	30	150	19	11
100	176	114	52	104	15.77	90	70	10	30	175	19	11
125	190	127	54.4	123.3	18.92	90	70	10	30	210	23	14
150	211	139	55.8	155.1	18.92	90	70	10	30	240	23	14
200	235	176	60.6	202.5	22.1	125	102	12	40	290	23	17
250	265	203	65.6	250.5	28.45	125	102	12	40	355	25	22
300	305	242	76.9	301.5	31.6	125	102	12	40	400	25	22
